德鲁克DPI620便携式压力校验仪使用说明

概述

德鲁克压力校验仪根据功能有好几款，DPI 620是功能最全的一款，比起德鲁克DIP 611，DPI620的功能多了很多，它是一台由电池供电的仪表，用于电气测量与输出操作以及HART®通信。德鲁克DPI 620还为所有选件提供电源和用户界面功能。使用触摸屏最多可以显示六个不同参数。

以下物品随Druck DPI 620 Genii 一起提供：
  直流电源
   锂聚合物电池
  六条测试导线
   交流探头
   快速入门指南
   触针


选件

 以下物品是可与Druck DPI 620 Genii 一起使用的选件：
压力模块支架MC 620，这用于直接连接到Druck DPI 620 Genii 以组成完全集成的压力测量仪表。
 压力模块PM 620，这用于连接到压力模块支架(MC 620) 或压力站(PV 62X) 以增强压力测量功能。
 压力站 PV 62X，如果将Druck DPI 620 Genii 安装在压 力站上，它将变为完全集成的压力校验仪。

一般安全注意事项

 阅读并遵守所有操作人员的本地健康和安全法规及安全工作过程或实践。执行一个过程或任务时：
 仅使用经核准的工具、耗材和备件以操作和维护设备 。
 阅读并遵守所有适用的警告标志。
 确保： 所有工作区都保持干净，没有不需要的工具 、设备和材料。 所有不需要的耗材都按照当地的健康和安全 及环境法规进行废弃。


基本模式
1.11.1 打开电源 在关闭状态下，短时按住电源按钮直到显示屏闪烁（ 参见：图 1-2）。 1.11.2 关闭电源 按住电源按钮直到屏幕为空。
1.11.3 休眠模式 按下并释放电源按钮可进入休眠模式。
1.11.4 从休眠模式启动 从休眠模式启动后，仪表将始终打开进入休眠模式之前显 示的最后一个屏幕。



组装说明

维护
DPI620 Genii 仪表不包含任何用户可维修部件，应退回至 GE 维修中心进行修理。

清洁

     注意

不要使用溶剂或研磨性物质。
请使用无棉绒的布和较温和的清洁剂清洁外壳和显示屏。

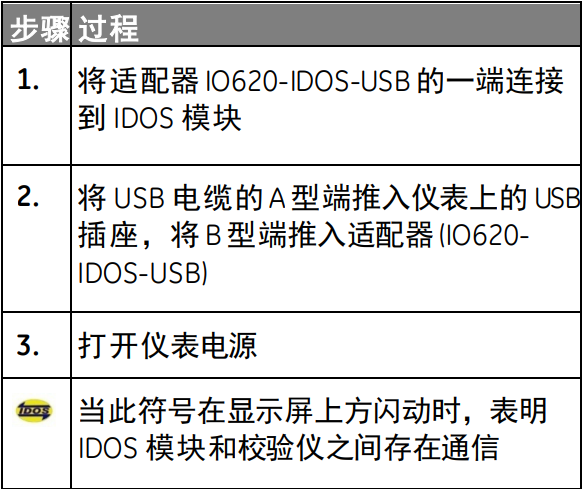

IDOS 选件组装说明

IDOS 功能过程

在显示屏上设置要使用的校验仪功能。 这包括：
 IDOS 功能（用于测量压力）
 必要时，请更改功能单位
 必要时，可为功能设置应用程序： i 最大/最小/平均 ii 开关测试 iii 泄漏测试。该过程与用于IDOS 模块或MC 620/PM 620 装置的过程相同。
 必要时，请更改IDOS 功能的设置：
 过程（迁移、报警、过滤、流量、标定） i 泄漏测试（仅限设置应用程序时）。该过程与 用于 IDOS 模块或 MC 620/PM 620 装置的过程 相同。 ii 零位。该过程与用于IDOS 模块或PM 620 模 块的过程相同。使用前将表压传感器调零。
 继续执行压力操作。

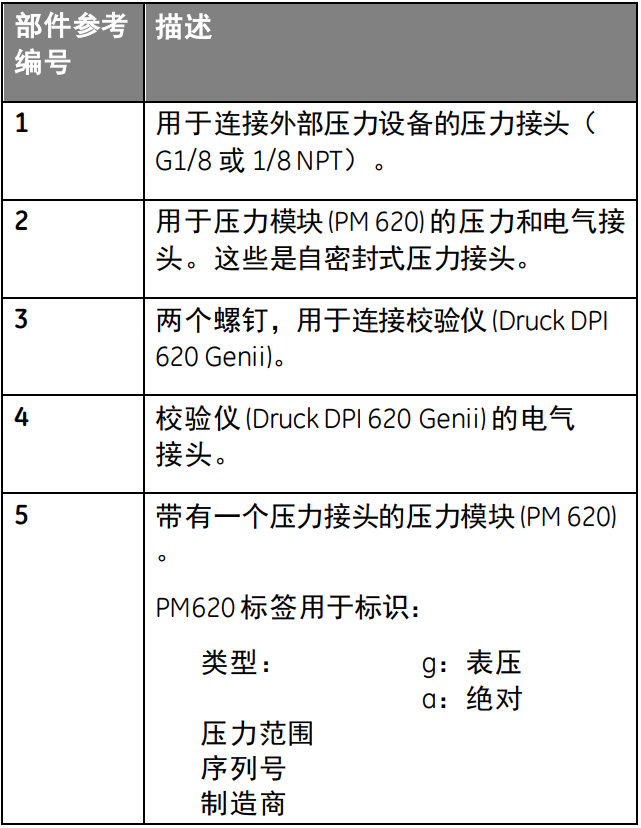

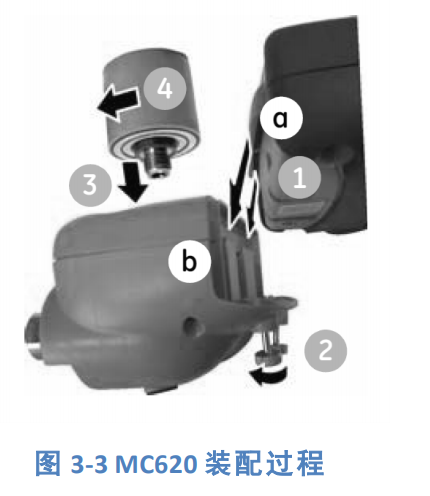

部件与组装
     本节所示为模块支架(MC620G) 和压力模块(PM620) 的部件 。
