一、机型区分与参数

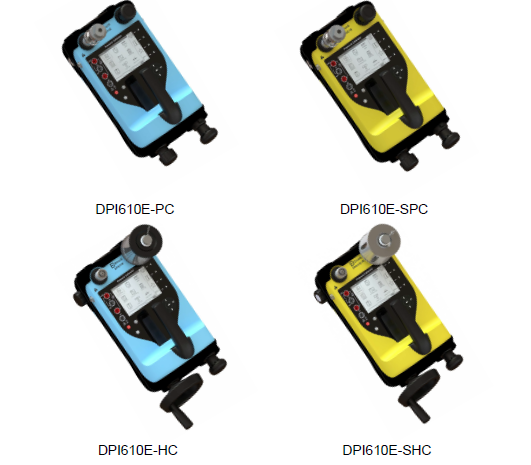

1、型号
DPI610E-PC（蓝色，气动）：-95% 真空～3.5MPa（35bar），气体造压，常规变送器校验
DPI610E-SPC（黄色，液压）：*高 100MPa，油介质高压校验
DPI610E-IS：本安防爆款，防爆区专用
2、基础指标
精度：±0.025% FS（1 年稳定性）；内置气压计，可测绝压；自带24VDC 回路供电、HART 通讯、电流 / 电压 / RTD 测量、自动开关测试、泄漏试验、数据存储；续航满电60h，充电 2 小时满电。
二、开机前安全规范（必看）
泄压操作：释放阀顺时针拧紧 = 保压；逆时针旋开 = 泄压，泄压务必缓慢，禁止瞬间全开泄压（冲击损坏传感器）
*大承压：1.5× 铭牌 MWP（*大工作压力），严禁外接高压气源直接接入主机压力口
测 4-20mA 变送器：输出端子*大 30V、55mA，防止反接烧回路电源
拆管路必须先全泄压归零再拆卸接头，带压拆管易爆喷介质
三、安全须知
电气：端子耐压≤30V，禁超压接线；原装锂电 / 电源，防爆机型仅限危险区合规使用；
压力：泄压缓慢开阀，禁止带压拆接头，最大承压≤1.5 倍量程；禁富氧、易燃易爆介质；
保养：使用前目视检查，湿布擦拭机身，每年建议送检校准，维修仅官方售后。
四、机身部件
测试接口：接被测件；泄压阀：顺时针关保压、逆时针泄压；
气动：手泵 + 正负压力选择拨钮、体积微调旋钮（精细调压）、大气压取气口；
液压：储液罐、预充泵、调压手轮；
侧边：外传感器接口（PM700E/RTD）、USB / 充电口、4mm 电气接线端子。
五、开关机
长按电源 2s 开机，4s 关机；可设置 30min 自动关机、背光常亮 / 5min 熄灭，侧边指示灯查看剩余电量，充电约 2 小时满电。
六、基础操作
1、气动打压
泄压阀全开，装油水过滤器 + 被测件；
关泄压阀，拨至 + 打压 /- 抽真空，手泵粗压、微调旋钮精细控压；
试验完毕慢开泄压归零再拆设备。
低压微调：微调旋钮旋出多圈再少量打压；高真空快速往复抽泵。
2、液压加注与预排空气
储液加注 75% 容积介质（去离子水 / 低粘度矿物油）；
测试口堵死，反复预充泵、调压排尽管路气泡，无气泡后再接被测。
3、通道配置（CH1 压力，CH2 电信号）
CH1：本机内压 / 外接 PM700E，表压日常开机通大气ZERO 清零；绝压不可零；可伪表压换算；
CH2：mA 测 / 源、电压、毫伏、HART、RTD 测温，可开启 24V 本机供电；
4-20mA 源支持点动、步进、斜坡自动输出。
七、内置快捷测试任务（Tasks）
P-I：压力输入 + 测电流（变送器常规校准）
P-P：本机压对比外接标准传感器
开关测试 Switch Test：自动记录开关动作 / 复位压力、回差
泄漏 Leak Test：保压静置，自动计算压降泄漏率
TX SIM：压力跟随输出对应 mA，模拟变送器
安全阀测试：记录起跳、回座压力
所有测试数据本机存 CSV，USB 连电脑导出。
八、常用功能
HART 功能：CH2 开启，自带 250Ω 匹配电阻，读写变送器量程、阻尼，零微调、DAC 输出校准、回路测试；
数据记录 DataLog：手动按键采样 / 定时周期采样，存本地；
Document 文档校准：自定义校准规程（上下行程、允差），现场自动判 PASS/FAIL，可配合 4Sight2 软件远程下发规程、上传数据出证书；
分析 Analysis：自动计算线性、各类误差（% 量程 /% 读数 / 固定值）。
九、外接附件
PM700E：多量程外接压力模块，插上自动识别，超校准周期弹窗提醒；
RTD 接口：PT100 测温，支持 2/3/4 线接法、国标 / 美标分度。
十、系统设置
通用：时间、中英文、锁屏、背光、USB（U 盘 / 串口）；

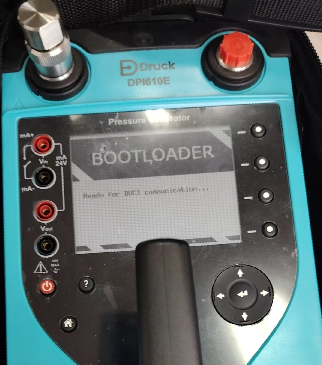

*菜单（默认密码 4321）：仪器自校准、固件升级、恢复出厂、格式化存储；
校准菜单仅限授权人员操作（本机 / 外传感器电气、压力、气压计校准）。
十一、文件管理
仪器内置多文件夹：校准记录、开关 / 泄漏日志、规程文件，USB 大容量模式电脑直接读取 CSV 表格。
