一、产品概述

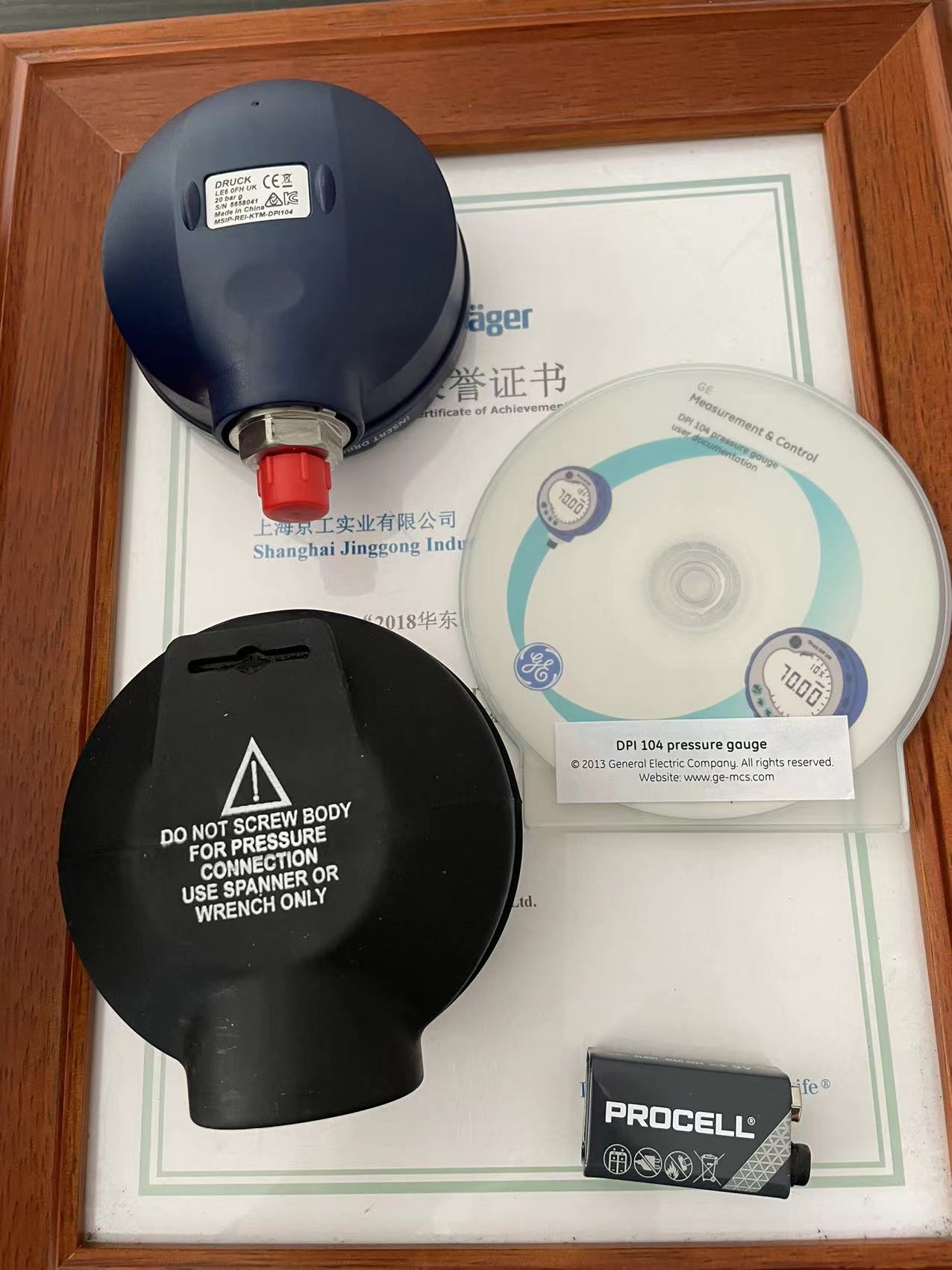

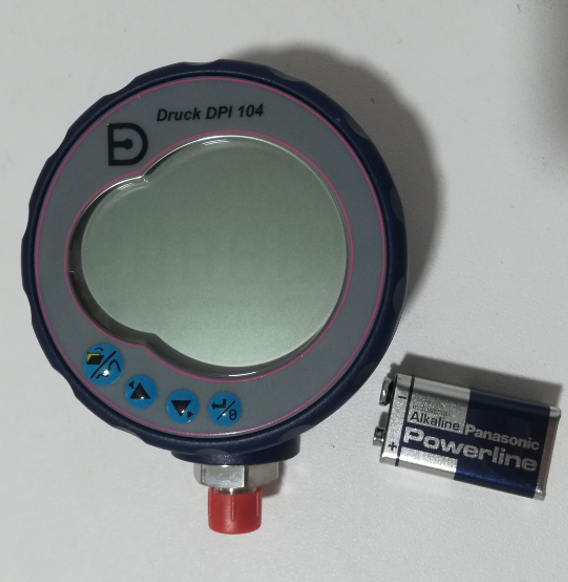

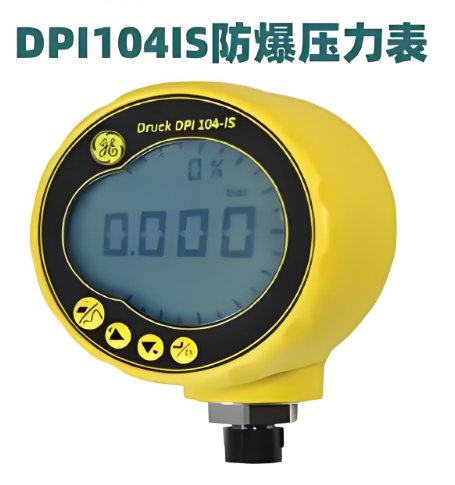

DPI104 是原 GE 传感检测（现 Baker Hughes Druck）推出的高精度微处理器型数字标准压力表，兼顾计量校验、工业现场监测双重用途，机身紧凑坚固、操作简单，分为普通通用型与DPI104-IS 本质安全防爆型两大版本，广泛用于压力仪表校准、压力开关测试、工业过程压力监测。
二、核心性能优势
超高测量精度
整机精度±0.05%FS，温度补偿区间覆盖 - 10℃～50℃，误差已包含非线性、迟滞、重复性与温度漂移，满足实验室 / 计量室标准表要求finaltiweb...。
显示直观清晰
大屏 5 位数字显示，同步支持压力百分比读数 + 柱状进度条；内置 11 种压力单位自由切换，读数直观易读。
宽量程覆盖，测量上限高可达140MPa；7MPa 及以下低、中压量程支持负压测量；量程包含 70kPa、2MPa、7MPa、22MPa、77MPa、100MPa、140MPa 等规格，适配微压、中高压、超高压场景。
丰富实用功能
极值记录：自动存储实时大 / 小压力值；
压力迁移（去皮 / 置零）、高低压力报警；
压力开关检测：可测量开关回路阻抗（ZUI大 200Ω），校验压力继电器；
权限锁：菜单加密，防止参数被擅自修改。
三、信号输出与通讯能力
0~5V 模拟电压输出
用户自定义组态：可与压力值线性同步输出，也可固定恒定电压，对接采集模块、工控系统。
报警输出
采用开漏场效应管（Open Drain FET）报警节点，超压 / 欠压自动触发信号。
RS232 串口通讯
搭配专用通讯线连接电脑；支持菊链组网，单链路ZUI多串联 99 台 DPI104，批量采集数据。
配套 SiCal Pro 上位机软件
PC 端虚拟仪表盘远程监控设备；自动记录、存储校验数据，支持导出、打印标准化校验证书。
IDOS 压力模块兼容
可外接 IDOS 通用压力扩展模块，拓展测量量程，需配套供电线缆与外部电源适配器使用。
四、机械结构与防护
外形尺寸：含接头整机直径 95mm，厚度 55mm，重量约 350g；配备可调支架，支架 320° 旋转、前面板 348° 旋转，适配多种安装角度。
压力接口区分
≤70MPa 量程：1/4"NPT 或 BSP 外螺纹；
100MPa/140MPa 高压量程：9/16×18UNF 外锥螺纹，配套转换接头可选。
壳体与介质兼容性
外壳 ABS/PC 复合塑料，防护等级IP65；介质接触部件为不锈钢 / 英科耐尔 Inconel 合金，可适配多数腐蚀性气、液介质。
防爆资质
本安型符合 BN 60079-02006 防爆标准，可用于危险防爆工况。
五、可选配件（分普通型、本安型）
普通型选件
PC 串口通讯线；
IDOS 模块专用供电线缆；
外接电源适配器（给仪表 / 外接模块供电）；
SiCal Pro 软件套装（含通讯线）；
8 针多功能输出插槽（开关测试、电压输出、报警、外接电源共用）；
高压螺纹转换接头。
本安型（DPI104-IS）专用配件
匹配防爆规范的 8 芯接口、防爆转换接头、安全区专用外接电源与通讯线缆、防爆版 SiCal Pro 软件。
六、典型应用场景
计量实验室、校验车间：作为标准表校准普通压力表、压力变送器；
工控现场：实时监测管道、液压、气动系统压力；
阀门 / 压力开关出厂与维保校验；
油气、化工、电力等普通 / 防爆工况压力检测；
液压试验机、高压设备压力数据采集与记录。
